智能二氧化碳气肥机

农业种植大棚、植物工厂、蔬菜瓜果保鲜库、人工气候室。植物的光和作用,是植物利用光能,把二氧化碳和水合成富能有机物,同时释放氧气的过程。在人工补光种植环境、玻璃种植大棚中,二氧化碳发生器(俗称气肥机)为必须品,可完全替代二氧化碳气瓶。

 本产品为不锈钢材质,内置智能控制系统,运行成本低廉,产气量高,智能检测二氧化碳浓度、光照度,联动各种传感器,设定高低浓度值后,自动控制产气量。

 传统的燃烧天然气(液化气、煤球等)的二氧化碳发生器,在密闭空间内燃烧,会逐渐消耗氧气,造成氧气浓度下降,从而引起不完全燃烧,生成一氧化碳,非常危险,容易造成一氧化碳中毒,国内发生过燃烧法一氧化碳中毒死亡记录。本产品安全可靠,完全避免了以上问题。

 在实际工作中,常见的作业失误有:

 在半封闭、全封闭的种植环境中,只提供高光能,而不补充二氧化碳,植物的光合作用达不到预想效果,造成光能实际失效。种植业主埋怨植物灯厂商的光效不好,实际上却没有补充对应的二氧化碳,徒劳无功;制造、出售植物灯的厂商,不知道补光时需要动态检测、补充二氧化碳,单纯追求光通量、覆盖面积

 使用外购二氧化碳气瓶,成本极高,拉低利润

 二氧化碳浓度和人工补光灯没有智能联动控制,顾此失彼,光能、气肥严重失衡,种植效果极差


参数表
序号 项目 说明
1 工作电压/最大功率 AC220V/110V,最大功率:900W(全功率加热状态)
2 尺寸/重量 高130厘米,正面长71厘米,侧面长62厘米;净重53.4公斤
3 外接口径 出气口外径直径:1.2厘米。进水、排水口外径直径:1.8厘米
4 适用面积 500平方米,1000立方米空间
5 使用原料/副产品 碳酸氢铵,自来水;每次加碳酸氢铵5公斤,可使用3-5天。副产品:氨水,稀释至千分之一后可作植物肥料使用。
6 产气量 400L/h(升/小时)。1公斤碳酸氢铵产气0.55公斤(重量单位),0.55公斤二氧化碳体积280升(容积单位)
7 OEM政策 支持OEM,免费贴牌
8 终端零售价建议 国外:1.2万-3万美元/台;国内:1.89万-3.5万元人民币/台
 原理描述

本机器原理为将碳酸氢铵加热,分解出二氧化碳气体、氨气和水。本机接入DryTask物联网操作系统,进行智能控制。在不使用智能控制的情况下,也能通过触控屏进行控制。

 电压

本发生器使用220V电压交流电工作。使用110V电压的地区,需接入随本机配的110V升压器:将升压器接到110V交流电来源,再将本机接到升压器上。

 用料

本发生器的化学反应需要的原料为工业或食品级碳酸氢铵。请使用纯碳酸氢铵,切勿掺杂其他化学成分。 碳酸氢铵有臭味,在约60℃时很快挥发。易潮解,易结块,存储时要放在干燥防潮的地方,避免日照和高温,温度稍高或产品中水分超标就会分解。

在填料时,请勿靠近碳酸氢铵呼吸,请戴上呼吸保护装置和保护眼罩,避免刺激呼吸道和眼睛。

 安全措施

操作本机时,一定要带上加厚防护手套。请勿直接触摸机器内部电源线接线线头,以免触电。

运输时要在底部垫不少于20厘米的泡沫板,四周加不少于10厘米的泡沫板,外部使用木架和支撑龙骨。务必直立运输,不可倒置、倾斜。


 安装调试步骤

  如机器所在位置与人同在一个活动空间,通过气管将气体导入种植空间,则需将本机顶部的管口加上一条管子将可能安全阀可能泄出的气体引致室外。本机顶部管口为气缸安全阀泄气口。本机安装在室内或封闭环境时,必须使用延长管延长至室外,若过压时会将气体排出室外,以免造成危险。

 接好进水、出水、出气的管道(如下图所示)。未接好安全阀出气管、进水管、出水管、出气管,不得进行下一步操作。发生器侧面带有3个管道口,其中上部小管为二氧化碳出气口,上部大管径为进水口,需接上水管并开启水管对应的水龙头,发生器会自动控制进水,下部为出水口,一个循环周期的反应将会排出氨水。

 依次安装安全阀排气管、二氧化碳出气管、上水管、排水管后。查看确认确保水源能正确供给,确保管线通畅。

 确保电压符合供电需求(如市电为110V,需使用随机配备的110V转220V升压器),将本机上电。

 带上手套,打开带屏幕的柜门,确保左侧中部的空气开关拨向上。

 查看控制盒的指示灯是否正常闪烁。

 确认硬件以上事项无误后,进行软件操作。

 在Drytask中创建区域。

 添加农业版二氧化碳传感器。务必将传感器放置在给气的空间中,测试时,将TVOC传感器放置在一个较为封闭的箱体或空间中,将本机输出的二氧化碳气管插入到箱体或空间中,在箱体中短时间内变化更为明显,方便测试。

 测试查看数据变化,验证二氧化碳传感器是否正常回传数据,观察3-5分钟,至少数据回传三次以上。

 将控制器上的ID添加至iot系统,类型选择为“控制” >> ”二氧化碳控制器”,添加在二氧化碳传感器同一个区域中。

 开机。按下触摸屏下方绿色的物理按钮,将看见触摸屏亮起。

 无料测试:在DryTask系统中打开二氧化碳控制器控制页面,并点击页面左上方同步按钮,确认页面下方二氧化碳读数,查看确认二氧化碳控制器物料状态数据是否出现。

 启动系统。页面中分(手动控制)基础控制和智能控制,基础控制为开关功能,智能控制为根据区域中二氧化碳数值来控制机器,无料测试情况下,直接开启机器,机器将执行一遍反应过程(进水 -> 反应 -> 出气 ->排水 -> 缺料报警)。

 若出现缺料报警,请按本机自带触摸屏左下方红色关机按钮,然后按绿色按钮重新开机。

 加料测试:戴上防护手套和呼吸防护装置,打开机器上部原料桶的圆形桶盖,加入碳酸氢铵0.5公斤。关闭圆盖,压下手柄,确保压紧。

 智能模式下设置二氧化碳浓度数值触发开关上下限进行测试。

操作界面
 注意事项

 为避免引起安全问题,本机不带掉电保存功能。当发生异常断电时,需要手动启动,并且要在智能控制系统重新发送功能指令。拔掉电源线插头断电前,必须先关闭机器中的空气开关(将开关向下拨),切不可直接拔掉电源线插头断电

 启动机器并不是一直加热进行反应,而是一个反应周期的循环,所以进水阶段可直接关掉机器,但当机器进入反应阶段而关闭,机器将会延迟出气,从而不会出现反应缸体气压过高造成危险。

 本发生器每开启一个周期,都会进行缺料检测。原因是一个周期运行完毕后,检测发生器缸体的内部参数,若有原料,反应器缸体内部温度会比没有原料时的要高。如果进行主动散热或外部散热导致一个周期后缸体内部虽然有原料,但检测到温度不够高,这样情况下依然会触发缺少原料而报警。关闭反应后,因为还有气体要释放出来,所以出气会有延时。

 本发生器化学反应的副产品氨水,在稀释至千分之一后可作植物肥料使用。请务必在农艺师指导下配方施肥,切勿直接使用。氨水有腐蚀性,请勿直接接触或开放式存储。

 工作时,请将发生器置于水平地面,固定底部轮子,避免移动。请勿在工作时打开顶部原料反应缸的圆盖。

 建议植物灯补光时,二氧化碳浓度不超过800ppm,不低于440ppm。

 关于二氧化碳浓度:350~450ppm:等同一般室外环境;350~1000ppm:空气清新,呼吸顺畅;1000~2000ppm:感觉空气浑浊,并开始觉得昏昏欲睡;2000~5000ppm:感觉头痛、嗜睡、呆滞、注意力无法集中、心跳加速、轻度恶心;大于5000ppm:可能导致严重缺氧,造成永久性脑损伤、昏迷、甚至死亡。

 请勿让老人、儿童接近本发生器。

 易耗件:本发生器底部气泵工作一年后(根据实际使用情况而定),需要更换。

 关于排水:系统默认设定为累计30分钟作业后排一次水,如出现连续几次二氧化碳浓度达到要求但机器累计工作时间不到30分钟,则不会排水。达到30分钟则会排水。排水时机器会停止作业,完成换水后,机器会继续执行工作指令。

 加入碳酸氢铵原料的注意事项:请尽量往机器中间堆成锥形,有利于原料利用和机器产气。如加料比较靠边,有可能出现反应炉并未消耗完原料,底部中心位置温度过高误报警。

 本说明书翻译为其他国家语言时,请添加符合当地法律法规的相应文本和提示。

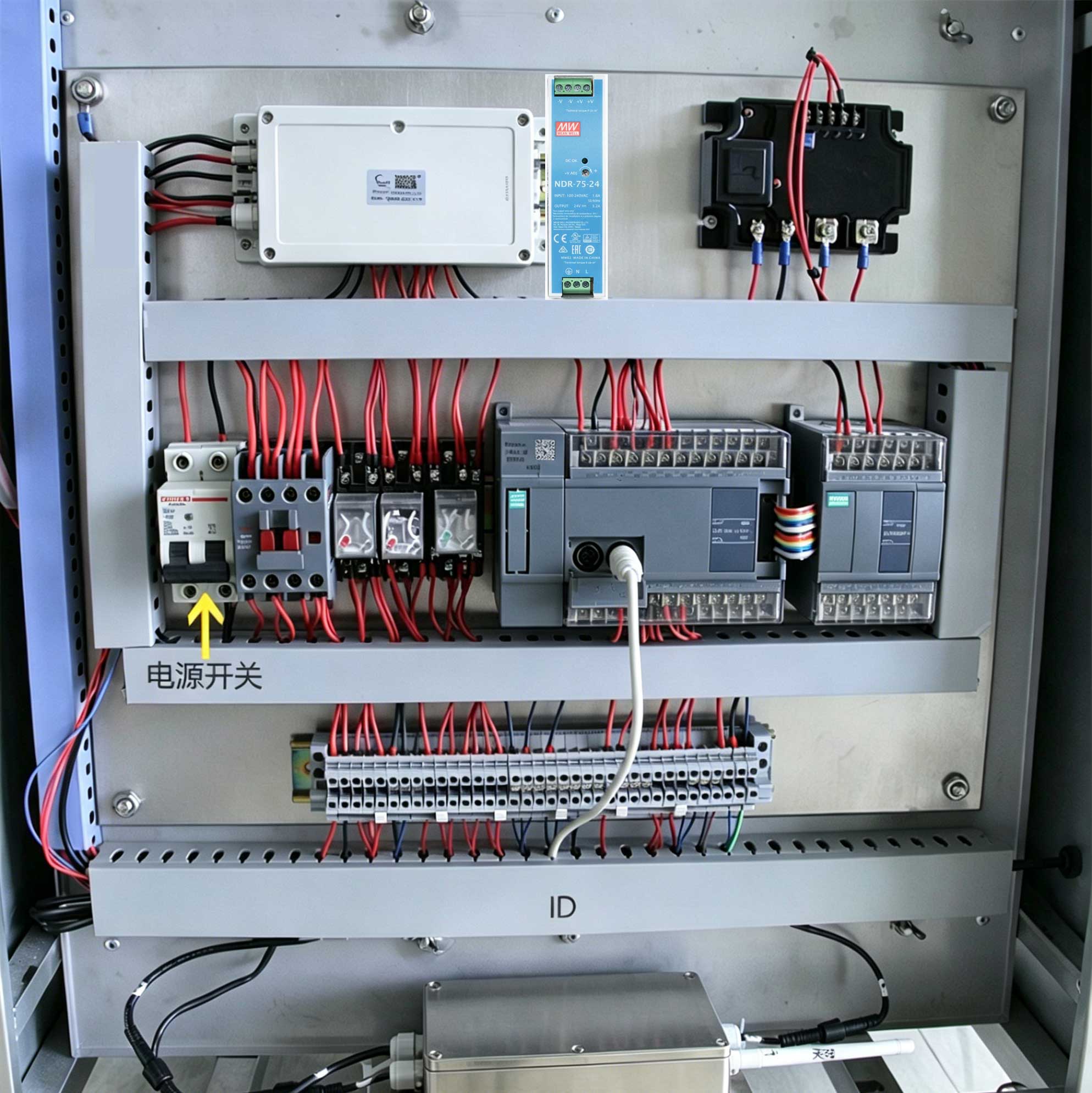

机器内部
  关于碳酸氢铵和氨水

 关于碳酸氢铵:碳酸氢铵是一种常见的化工品,用途广泛,还是一种食品发泡剂。碳酸氢铵在化工商店、食品添加剂商店、农资公司均可买到。食品级碳酸氢铵,每包25公斤,平均2.5-3.6元/公斤。大量批发,还可以更优惠。碳酸氢铵有挥发性臭味,在填料时,请勿靠近碳酸氢铵呼吸,请戴上呼吸保护装置和保护眼罩,避免刺激呼吸道和眼睛。在开放的环境种,距离碳酸氢铵5米闻不到臭味。在实际农业生产过程中,农民没有戴口罩,直接赤手接触碳酸氢铵,撒到地里,一个人一天撒100公斤碳酸氢铵,也没有问题。

 本发生器化学反应的副产品氨水(氨气被融在水中变成氨水),在稀释至千分之一后可作植物肥料使用。请务必在农艺师指导下配方施肥,切勿直接使用。氨水有腐蚀性,请勿直接接触或开放式存储。上个世纪50-90年代,国内化肥产量不高,广大农民一直使用氨水作为肥料,村村都有氨水库,家家地里都用氨水,是最常用不过的化学肥料。氨水储放于阴凉、干燥、通风处,远离火种、热源。防止阳光直射。保持容器密封和不透明。应与酸类、金属粉末等分开存放。露天贮罐夏季要有降温措施。上个世纪老一辈农民都会保存和用的液体肥料,其存储和使用,当代农民应该更能熟练应用。但在实际工作中,很多所谓的专家、学者,还有“行业中人”,却不了解氨水这种常见的液体肥料,真是拙拙怪事。
